用途 Use

GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流5000A 的配电系统,做为动力、照明及配电设备的电能转换、分配与控制之用。

产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强,结构新颖、防护等级高等特点。可作为低压成套开关设 备的更新换代产品使用。

GGD型交流低压配电拒符合EC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。


低压成套开关柜的型号含义


正常使用条件 Normal use condition

◊周围空气温度不高于+40℃,不低于-5℃。24h以内的平均温度不得高于+35℃

◊户内安装使用,使用地点的海拔高度不得超过2000m。

◊周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度变化可能会偶然产生凝露的影响。

◊设备安装时与垂直面的倾斜度不超过5%。

◊设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

◊用户有特殊要求时与制造厂协商解决。

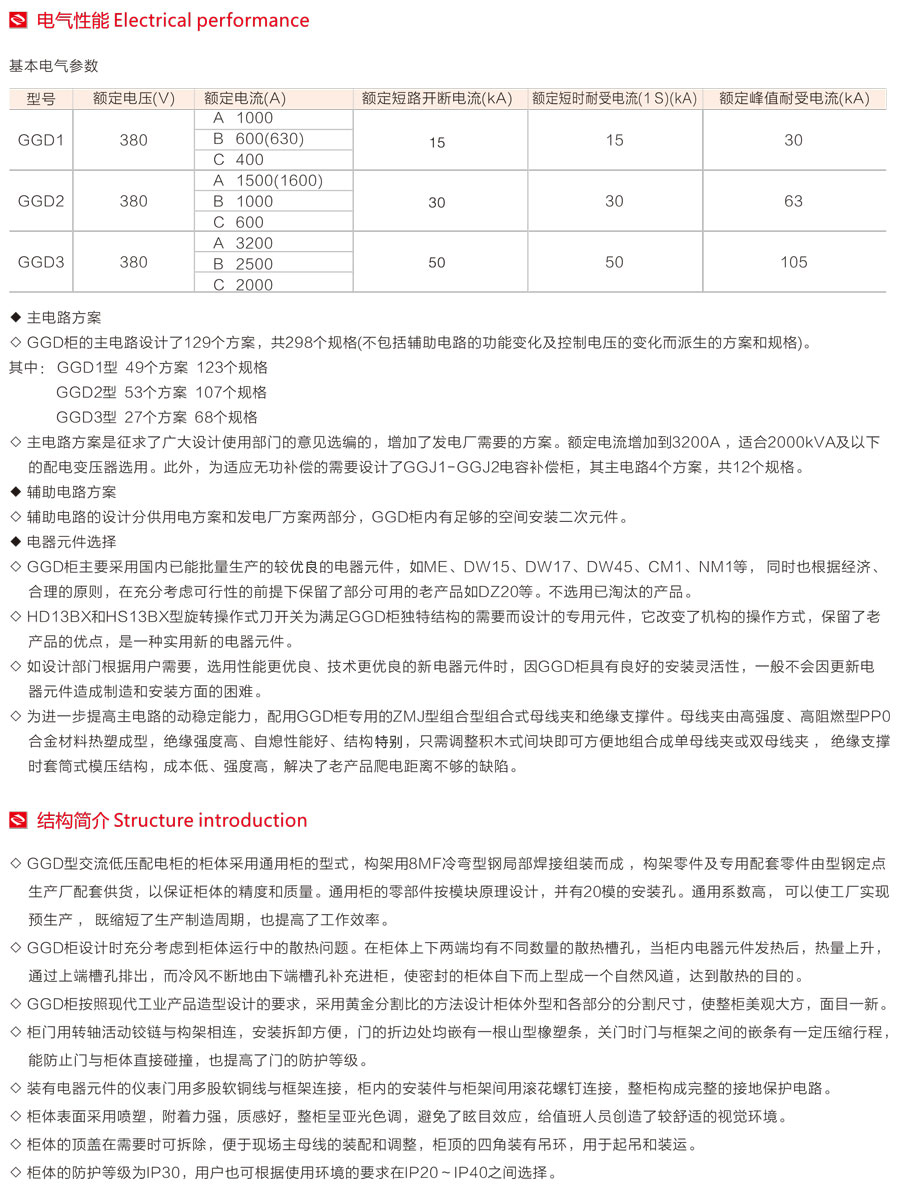

低压成套开关柜的电气性能,结构简介

低压成套开关柜的安装与使用,出厂资料及附件

低压成套开关柜的外形及安装尺寸,订货须知

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案

低压成套开关柜的主电路方案
